Gittermasten
Einzelne gleiche Winkel oder kombinierte Winkel bilden das Hauptgerüst mit verschweißten Basisteilen und bedingtem Kletterzugang.

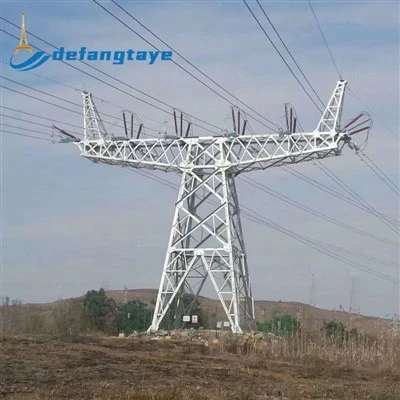

Gittermasten sind offene Stahlgerüste, die dazu dienen, Freileitungen zu tragen und gleichzeitig die erforderlichen Sicherheitsabstände zu Erdleitungen, dem Boden und Bauwerken einzuhalten. Diese räumlichen Fachwerkstrukturen werden aus einzelnen oder zusammengesetzten gleichseitigen Winkelstahlelementen zusammengesetzt; Knotenbleche verbinden benachbarte Elemente an den Knoten, wobei Standardschrauben die Scherkräfte an den Verbindungen übertragen. Die Turmbasisbaugruppe kann durch Schweißen mehrerer Stahlplatten hergestellt werden, während der Rest des Turms eine verschraubte Teilkonstruktion aufweist, um Transport und Installation zu erleichtern. Die verwendeten Stahlsorten sind Q235 und Q345. Die Turmoberflächen sind zum Korrosionsschutz feuerverzinkt und bei Türmen mit einer Höhe von weniger als 60 Metern können an einem der Hauptbauteile Klettersprossen angebracht werden.
Komponenten
|
Teil |
Funktion |
|
Winkel-Stahlelemente |
Einzelne gleiche Winkel oder kombinierte Winkel bilden das offene räumliche Fachwerk. |
|
Verbindungsplatten |
Stahlplatten verbinden benachbarte Gitterelemente an den Strukturknoten. |
|
Grobe Schrauben |
Befestigungselemente, die Scherkräfte durch die Schraubverbindungen übertragen. |
|
Turm-Fußkomponente |
Basisteil, das aus mehreren verschweißten Stahlplatten gebildet werden kann. |
|
Kletternägel |
Zugangsbeschläge, die an einem Hauptelement unterhalb von 60 m angebracht sind. |
Hauptanwendungen
• Freileitungsstrecken, die ein offenes räumliches Fachwerk aus Winkelstahlelementen erfordern.
• Turmpositionen unter Verwendung von Q235- oder O345-Stahl in einzelner gleich-Winkelform oder kombinierter-Winkelform.
• Durch Verbindungsplatten und Grobbolzen verbundene Sektionskonstruktionen für Transport und Montage.
• Turmfußanordnungen, bei denen mehrere Stahlplatten zu einem kombinierten Basisbauteil verschweißt werden.
• Verzinkte Gitterkonstruktionen unter 60 m, bei denen Kletterpflöcke an einem Hauptelement angebracht werden können.
Unsere Fabrik
Die Winkelverarbeitung umfasst die CNC-Stahllinien BL2020 und BL1412C, die Winkelkapazitäten von 200×20 und 140×12 abdecken. Eine hydraulische CNC-Stanzmaschine PP103813B bearbeitet 24-mm-Löcher, während zusätzliche Radial- und Vertikalbohrer andere Locharbeiten unterstützen. Diese Ausrüstungsbasis ist direkt relevant für ein Gitterpaket, das aus markierten Winkeln, Platten, Schraubenlöchern und wiederholbarer Elementgeometrie besteht. Die Bauteilmarkierung und Lochvorbereitung kann vor der abschnittsweisen Versorgung mit der vorgesehenen Schraubknotenanordnung verbunden bleiben.
FAQ
F: Was definiert die Struktur von Gittermasten?
A: Sie verwenden ein offenes räumliches Fachwerk aus Winkelstahlelementen, Verbindungsplatten und groben Schraubverbindungen.
F: Wie werden die Verbindungen montiert?
A: Verbindungsplatten fassen die Elemente zusammen und grobe Schrauben übertragen die Scherung über die verbundenen Abschnitte.
F: Welche Mitgliedervereinbarungen gibt es?
A: Für den Rahmen kann einzelner gleicher Winkelstahl oder kombinierter Winkelstahl mit den Güten Q235 oder O345 verwendet werden.
